一、项目背景及需求

项目地点：重庆港西光伏电站（中广核重庆）

项目背景：光伏发电并网项目电能监控

项目目的及难点：实现对EDMI协议电表（Mk6E）的数据采集，监控光伏发电有效性，做到实时监控。低成本、简易布线、无线传输方式实现。国网协议电表的采集已常规化，特殊协议电表的出现为采集增加难度，现场电表不能拆机接线，保留对外通讯口为光通讯口（红外通讯）。

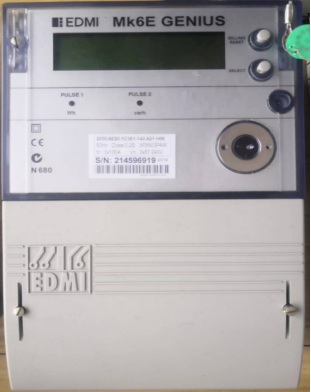

EDMI协议电表（Mk6E）

二、项目实施技术方案

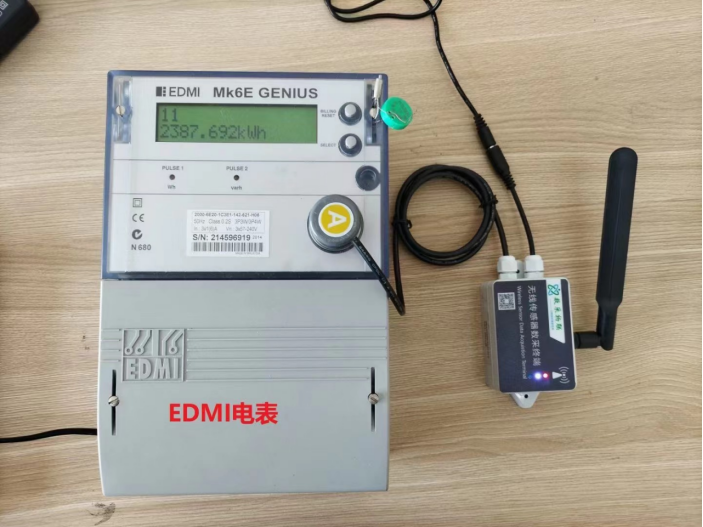

办公环境，配合上位机采集软件（通用数据采集软件（DAQ FOR IIOT））和近红外探头搭配测试研发采集成功性，解决协议读取解析难关。实地环境硬件产品进行测试验证

研发及测试过程

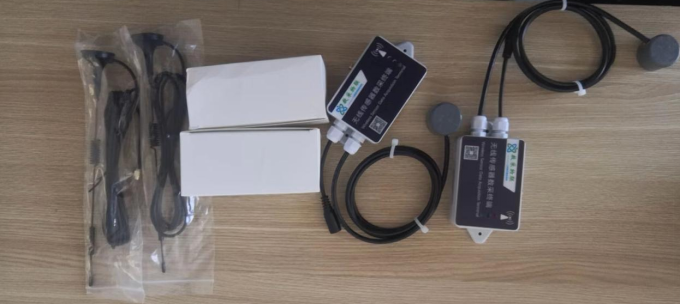

按照原主推国网协议4G红外抄表产品（SC-GP-IR4G）采集原理（下图），搭配EDMI协议电表产品，协议处理后，传输原理等同。最终实现红外方式采集，4G传输，支持远程调试配置，数据对接客户自己平台。

国网协议电表采集方案

三、现场安装实施及数据对接

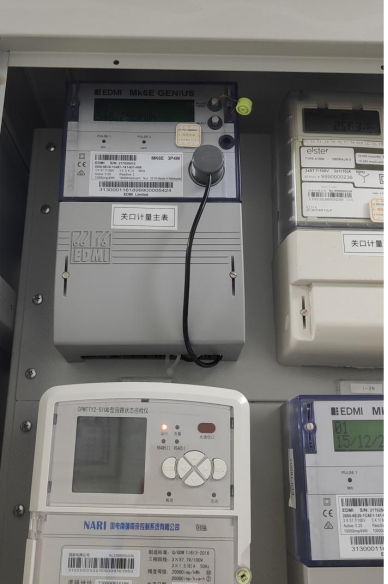

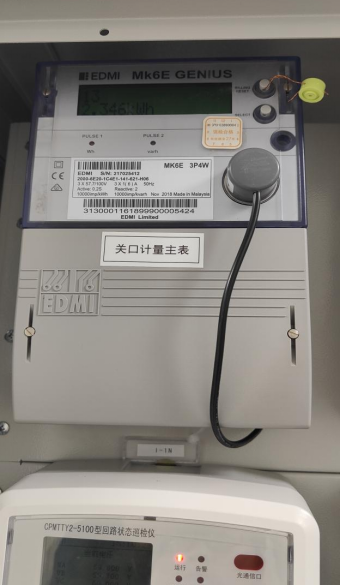

现场安装实施，固定探头，采集设备取电，技术远程调试，实现EDMI电表的数据采集。按照MQTT传输协议，指定的JSON数据字段对接客户自己平台。

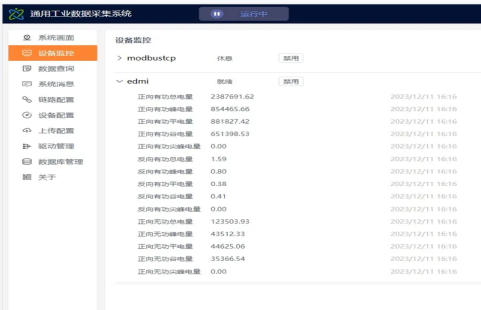

三、实施数据采集最终展示

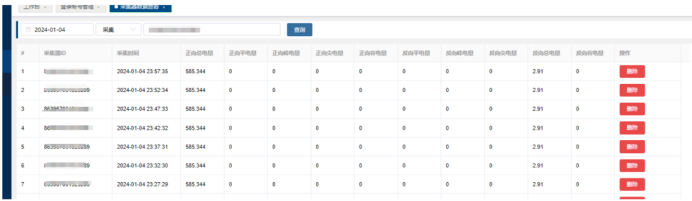

针对采集数据字段，客户主要体现总电量，其他电量信息没有推送，对接客户数据平台示例

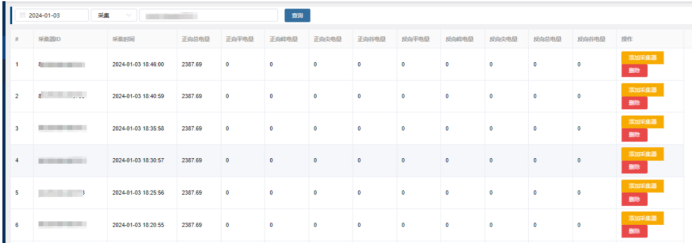

电表数据后台展示
